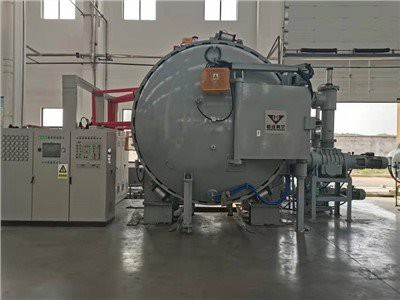

Вакуумска пећ за лемљење са плочастим перајем

Употреба опреме:

Вакуумска пећ за лемљење топлотног измењивача плочастих пера се углавном користи за вакуумско лемљење радијатора. Индустрије и процеси главне примене: високовакумска топлотна обрада 3Д штампаних металних предмета и материјала од легура; високо вакуумско лемљење дијамантских алата; високовакумско дегазирање медицинских рендгенских цеви.

Структура пећи:

Хоризонтално, једнокоморно, тело пећи прихвата двослојно водено хлађење и структуру предњих врата. Вакуумска пећ за лемљење са плочастим измењивачем топлоте састоји се од тела пећи, коморе за грејање, вакуум система, система за пуњење гасом, система за хлађење воде, електричне контроле и система за напајање.

Систем грејања:

1. Грејна комора: усваја цилиндричну структуру грејне коморе. Топлотни штит има вишеслојну молибденску структуру, а између сваког слоја се користи висококвалитетна керамика од 99 корунда. Грејни елемент је плоча од молибдена, а молибденска плоча равномерно окружује топлотни штит како би се постигла добра уједначеност температуре. Има дуг радни век, добре перформансе топлотне изолације и врло мало ослобађања ваздуха у вакууму. Спољни оквир је направљен од плочастог материјала од нерђајућег челика (310С), а вишеструка ребра за ојачање су заварена да не би дошло до деформације.

2. Контрола грејања: усваја дизајн ПИД интелигентног модула за контролу температуре, може да уређује 30 секција криве грејања, складишти 20 група формула процеса, комбинује се са ПЛЦ-ом да би се реализовале аутоматске функције заштите аларма као што су надпритисак, прекомерна температура, прекомерна струја, итд., {{ 3}} инчни ЛЦД екран осетљив на додир Има карактеристике практичног рада, моћне функције и добре стабилности.

Вакум систем:

1. Вакумска конфигурација: сложена молекуларна пумпа ФБ-1600 и механичка пумпа са крилцима БСВ-60

2. Крајњи вакуум: мањи или једнак 6,67*10-4Па (без оптерећења, хладно стање, пречишћено);

3. Радни вакуум: мањи или једнак 6,67*10-3Па

4. Брзина пораста притиска: 1 Па/х (након печења, чишћења, без оптерећења, хладно стање)

5. Мерење вакуума: композитни вакуум мерач ЗДФ5227БВ01

Мерни опсег 1.0*105~1.0*10-5Па

6. Снага вакуумске јединице: 4 КВ

7. Предности: висока ефикасност, без загађења, ниска потрошња енергије, ниска бука.

Гасни систем:

Заштитна атмосфера: аргон високе чистоће. Притисак надувавања Мањи или једнак 10КПа. Састоји се од ручног кугличног вентила, електромагнетног вентила, вентила отпорног на експлозију, тример вентила, цевовода од нерђајућег челика 316Л, сензора притиска дифузног силикона, електричног контактног манометра и ротаметра. Систем се може пунити расхладним гасом различитих притисака у складу са различитим температурним распонима. Када притисак надувавања достигне задату тачку горње границе притиска, систем може аутоматски зауставити надувавање. Са ручним, користи се за заштиту од надувавања од прекида воде при високим температурама.

Систем хлађења:

Тело вакуумске пећи, врата пећи, вакумска јединица и електроде хлађене водом захтевају воду за хлађење. Систем се дистрибуира на сваки део за хлађење помоћу главне цеви за довод воде, усваја затворени систем циркулације воде, свака електрода за хлађење је опремљена посматрачем протока воде, а главни цевовод је опремљен алармним системом притиска воде. Улаз за воду има грану повезану са водоводном цеви за хитну употребу у случају нестанка струје.

Сигурносни систем:

Сигурносни систем укључује: искључење воде, прекомерну температуру, прекомерну струју грејања, ротационо-криласту пумпу, молекуларну пумпу, а опрема има функције као што су самоконтрола, самодијагноза квара, аутоматска заштита и спречавање погрешног рада. Такође има звучне и светлосне аларме и одговарајућу заштиту од блокаде и блокаде.

Popularne oznake: плочасти ребрасти измењивач топлоте вакуум пећ за лемљење
